Vom Druckfühler zum Piezo-Injektor

Wie BMW die Kraftstoffeinspritzung in Vier-, Sechs-, Acht- und Zwölfzylindern entwickelte – und welche Systeme heute wirklich als ausgereift gelten

LeittheseBMWs Vorsprung lag selten im Erfinden des Einspritzprinzips. Er entstand dort, wo die Marke zugekaufte Systemtechnik früh, konsequent und fahrdynamisch überzeugend integrierte – mit DDE, Valvetronic und High Precision Injection als markanten Eigenleistungen.

Worum es in diesem Beitrag geht

Unter ‚E-Baureihen‘ versteht dieser Beitrag die BMW-Fahrzeuggenerationen mit E-Entwicklungscode – von den frühen E3/E9 und der 02-Reihe als unmittelbarer Vorläuferwelt bis zu den späten E8x/E9x-Modellen. Er behandelt repräsentative Großserien- und M-Motoren; die vielen Markt-, Abgas- und Modellvarianten werden zu technisch sinnvollen Systemfamilien zusammengefasst. Benzin- und Dieseleinspritzung werden getrennt bewertet, weil Arbeitsdruck, Gemischbildung und typische Alterungsbilder grundverschieden sind.

Wichtig ist außerdem die Systemgrenze: Eine defekte Zündspule, ein gerissener Ansaugschlauch oder eine gelängte Steuerkette kann ähnliche Symptome wie ein Einspritzfehler erzeugen, gehört technisch aber nicht zur Einspritzanlage. Die Schwachpunktbewertung bezieht sich daher auf Kraftstoffförderung, Druckerzeugung, Injektoren, Luft- und Lastmessung sowie die unmittelbar nötige Regelung und Abgasrückmeldung.

Redaktioneller BefundDie Entwicklung verlief nicht linear von ‚einfach und schlecht‘ zu ‚komplex und gut‘. Die ausgereiftesten E-Baureihen-Systeme sind häufig die späten Saugrohreinspritzungen: präzise genug für saubere Verbrennung, aber ohne Hochdruckpumpe, Piezo-Injektoren und NOx-Speicherkatalysator.

Die sieben Entwicklungssprünge

Start	Systemstufe	BMW-Beispiele	Hauptgewinn
1971	Mechanische Einspritzung	Kugelfischer im 2002 tii; mechanisch dosierte, last- und drehzahlabhängige Kraftstoffmenge	mehr Leistung und bessere Dosierung als beim Vergaser
1971	Elektronische Saugrohreinspritzung	D-Jetronic im E3 3.0 Si/E9 3.0 CSi; Lastsignal über Saugrohrdruck	elektrische Injektoren, elektronische Mengenberechnung
1975–78	Kontinuierliche Mechanik	K-Jetronic im E21 320i/323i	robuste kontinuierliche Einspritzung, exakte Luftmengen-Zuordnung
1980er	L/LE-Jetronic und Motronic	Luftmengenmesser; später gemeinsame Steuerung von Einspritzung und Zündung	Kennfelder, Lambdaregelung, Diagnose und bessere Kaltstartkontrolle
1987	DDE	elektronische Regelung der Diesel-Verteilereinspritzpumpe	BMW beanspruchte die erste elektronische Diesel-Motorsteuerung in Serie
1998–2001	Common Rail	M57 zuerst, dann der V8 M67, zuletzt der Vierzylinder M47; gemeinsamer Hochdruckspeicher	Druck unabhängig von Einspritzzeitpunkt, Vor- und Mehrfacheinspritzung
2002–2007	Benzin-Direkteinspritzung	N73, später N43/N53/N54; Einspritzung direkt in den Brennraum	höhere Verdichtung, Lastkühlung, Schichtladung bzw. Turbo-Leistung

Quellenbasis der Chronik: BMW Group Classic, BMW Technical Training und Bosch-Technikhistorie.¹²³⁴⁶¹⁶

Was sich technisch tatsächlich verbesserte

Die zentrale Größe ist nicht allein der Einspritzdruck, sondern die Freiheit, Kraftstoffmenge und Zeitpunkt an jeden Betriebszustand anzupassen. Mechanische Anlagen bilden Last und Drehzahl über Membranen, Luftklappen, Steuerdrücke und Fliehkraft ab. Elektronische Systeme rechnen mit Temperatur, Luftmasse, Drosselklappenstellung, Drehzahl, Lambdasignal und später Klopfgrenze, Fahrzeugmoment und Abgaszustand. Motronic bündelte 1979 erstmals Einspritzung und Zündung in einem frei programmierbaren Steuergerät; dieses Grundprinzip prägt moderne Motorsteuerungen bis heute.⁴²⁵

Direkteinspritzung verschob die Gemischbildung in den Brennraum. Das ermöglichte Schichtladung, bessere innere Kühlung und hohe spezifische Leistung, erhöhte aber zugleich Druck, Bauteiltemperatur und Kalibrierungsaufwand. Beim Diesel trennte Common Rail die Druckerzeugung vom einzelnen Einspritzereignis. Vor-, Haupt- und Nacheinspritzungen verbesserten Geräusch, Leistung und Emissionen; Die zweite Common-Rail-Generation kam 2001 mit dem M47TU und arbeitete mit 1.600 bar und bis zu fünf Teilmengen je Arbeitstakt. Der erste M47 im 320d von 1998 hatte dagegen noch eine Verteilereinspritzpumpe — die Jahresangabe „Common Rail ab 1998″ gilt also für den Sechszylinder, nicht für den Vierzylinder.¹⁶¹⁸

Die größte Revolution war die Trennung von Mechanik und Kennfeld: Sobald die Einspritzmenge frei programmierbar wurde, konnten Leistung, Verbrauch, Kaltstart, Katalysatorheizung und Diagnose gemeinsam optimiert werden.

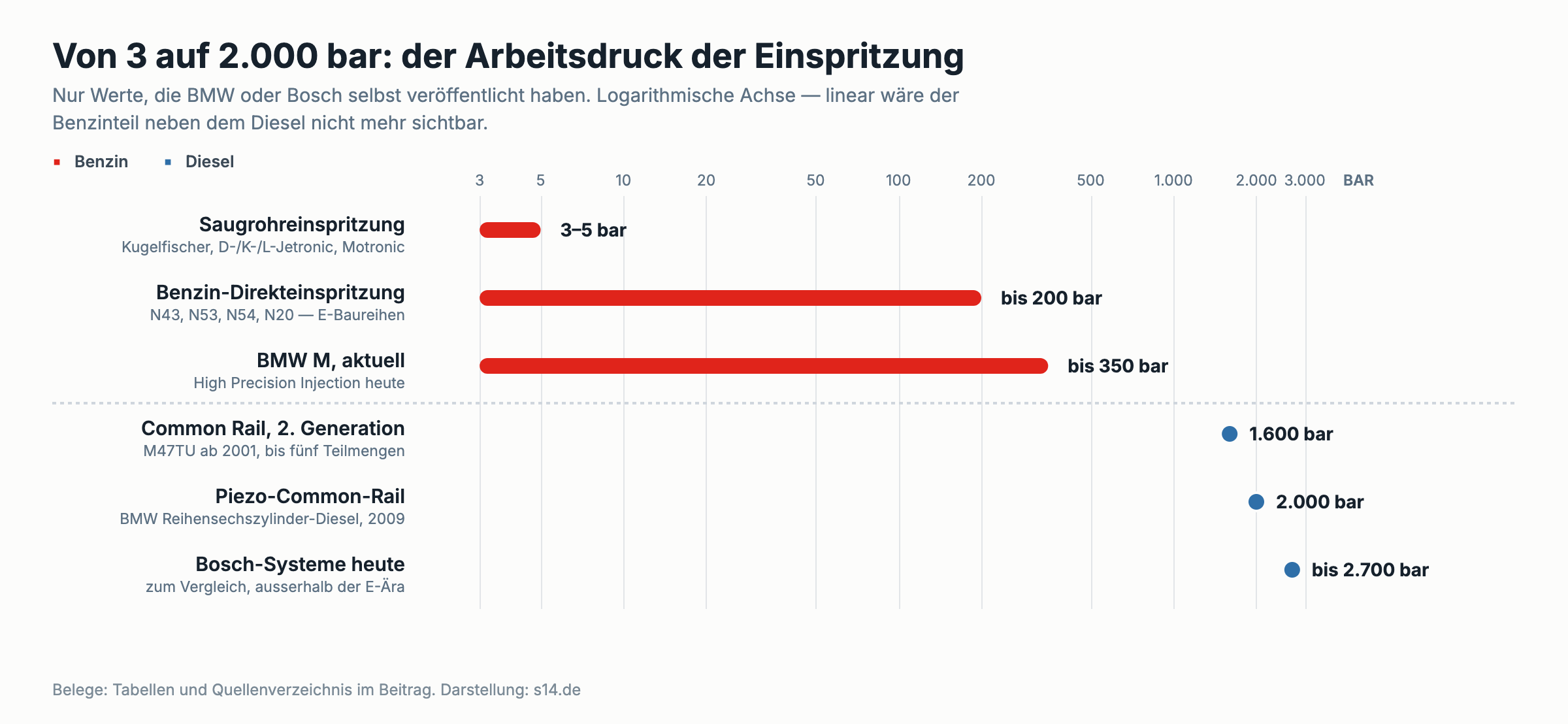

Logarithmisches Balkendiagramm der Einspritzdrücke von 3 bar bei Saugrohreinspritzung bis 2.700 bar bei modernem Common Rail — Der Arbeitsdruck über die E-Ära, logarithmisch aufgetragen — anders wäre der Benzinteil neben dem Diesel nicht mehr sichtbar · Darstellung: s14.de

Vier Zylinder: vom Kugelfischer-Präzisionsgerät zur Hochdrucktechnik

1971–1983: Kugelfischer und K-Jetronic

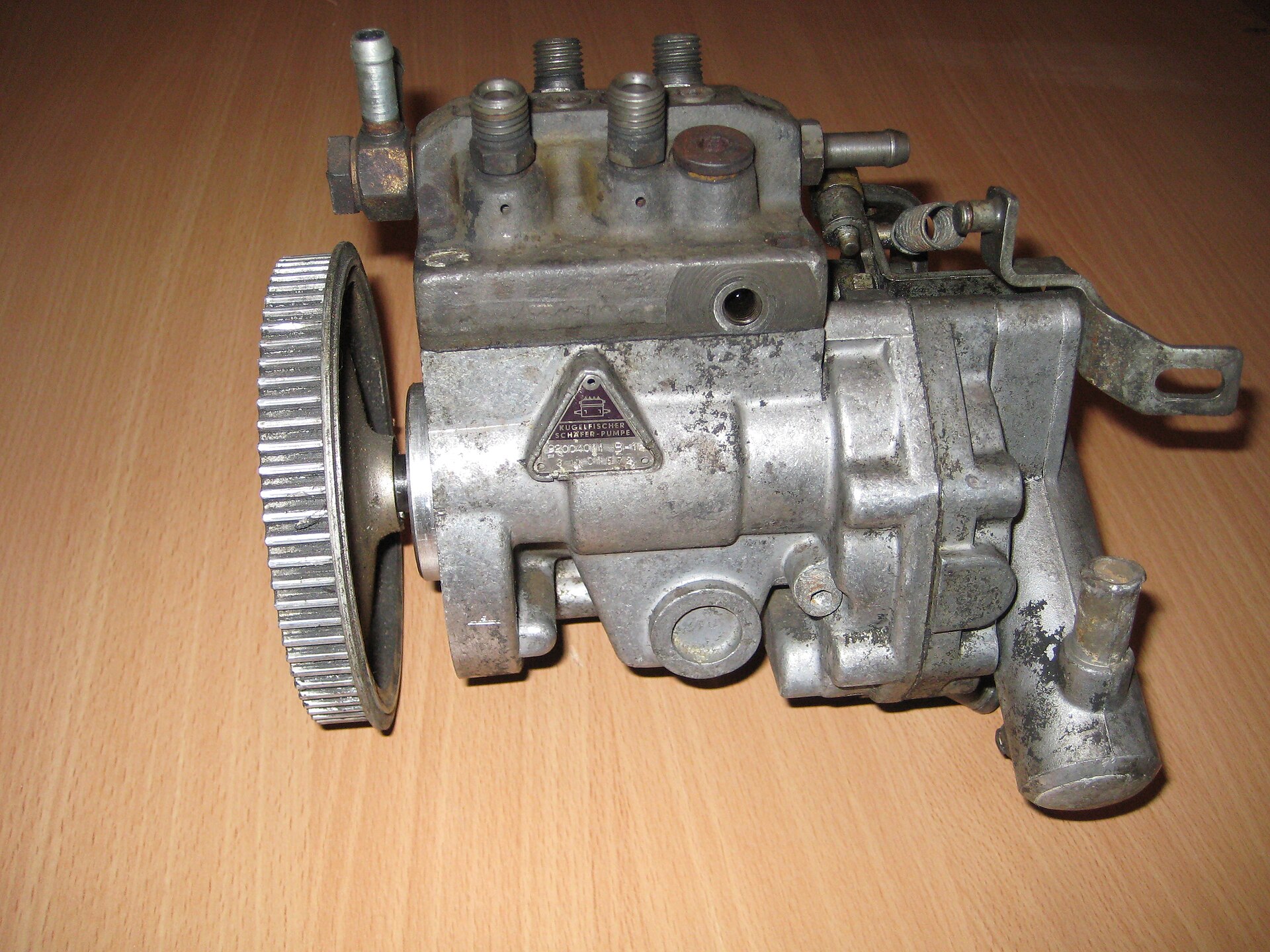

Mechanische Kugelfischer-Einspritzpumpe Typ PL 04 aus einem BMW 2002 tii — Die Kugelfischer-Pumpe PL 04 aus dem 2002 tii. Ein Raumnocken bildet Last und Drehzahl rein mechanisch ab — ohne ein einziges elektronisches Bauteil · Foto: Buschtrommler, CC BY-SA 3.0, via Wikimedia Commons

Der 2002 tii bildet den sinnvollen Ausgangspunkt. Seine mechanische Kugelfischer-Pumpe versorgte den M10-Vierzylinder präziser als ein Vergaser und ermöglichte 130 PS bei 5.800/min. Das System war leistungsfähig und motorsportnah, aber kein BMW-Patent. Es verlangte eine genaue Grundeinstellung, dichte Leitungen und eine funktionierende Kaltstart- und Warmlaufanreicherung.¹

Im E21 320i setzte BMW auf Bosch K-Jetronic. Eine Stauscheibe erfasste den Luftstrom, ein Mengenteiler dosierte Kraftstoff kontinuierlich an alle Zylinder. Das System arbeitet ohne digitale Rechenlogik und kann über Jahrzehnte funktionieren. Alterung trifft jedoch genau seine hydraulische Präzision: Ablagerungen, Rost, falscher System- oder Steuerdruck, ein schwergängiger Mengenteiler und Falschluft verändern das Gemisch. Der Warmlaufregler und das Kaltstartventil sind klassische Diagnosepunkte.³⁵

1983–1998: L-Jetronic und Motronic werden zum Reifestandard

Beim frühen E30 318i ersetzte L-Jetronic die mechanisch-hydraulische Mengenbildung durch elektromagnetische Injektoren und eine elektronische Berechnung auf Basis der gemessenen Luftmenge. Mit M40, M42 und S14 setzte sich Motronic durch. Beim M42 dokumentiert BMW die Stufen M1.7 bis M1.7.2; Einspritzung, Zündung, Leerlauf, Lambdaregelung und Eigendiagnose arbeiteten nun als Verbund. Im E36 folgte der M44 mit Bosch M5.2.⁶

Diese Saugrohreinspritzungen gelten heute als technisch ausgereift. Ihre Injektoren arbeiten bei niedrigem Druck, die Pumpe sitzt im Tank, und der Kraftstoff wird vor dem Einlassventil zerstäubt. Typische Altersfehler – verschlissene Leiterbahn im Luftmengenmesser, spröde Unterdruckschläuche, oxidierte Steckkontakte, Druckregler oder Relais – sind meist einzeln diagnostizierbar. Die Architektur ist übersichtlich und Ersatzteilreparatur grundsätzlich möglich.

2001–2012: Valvetronic, Common Rail und High Precision Injection

Mit dem N42 im E46 316ti führte BMW 2001 Valvetronic in Serie ein; ab Juni 2001 wanderte das System schrittweise in die übrigen Vierzylinder der Baureihe.³⁰ Der variable Einlassventilhub übernahm weitgehend die Laststeuerung und verringerte Drosselverluste. Das war eine echte BMW-Innovation, aber streng genommen keine neue Einspritzart: Der N42/N46 blieb bei elektronischer Saugrohreinspritzung. Einspritzung, Zündung, Valvetronic, Doppel-VANOS und Abgasregelung wurden lediglich enger als je zuvor gekoppelt.⁹¹⁰

Auf der Dieselseite markierte der E46 den Übergang. Der erste M47 im 320d von 1998 nutzte direkte Einspritzung mit Hochdruck-Verteilerpumpe; ab 2001 brachte BMW im überarbeiteten 320d die zweite Common-Rail-Generation mit 1.600 bar und bis zu fünf Einspritzungen pro Arbeitstakt. Späte E8x/E9x-Diesel mit N47 führten dieses Prinzip weiter. Druck und Mehrfacheinspritzung verbesserten Laufkultur und Emissionen, machten das System aber empfindlicher gegen Wasser, Schmutz und Metallabrieb.¹⁶²⁰

Bei den Benzinern brachten N43 und die frühen Vierzylinder-Direkteinspritzer der E8x/E9x-Generation eine spraygeführte Schichtladung mit Piezo-Injektoren und NOx-Speicherkatalysator. Das war effizient, aber im Alter anspruchsvoll: ungleich fördernde oder nachtropfende Injektoren, Hochdruckprobleme und ein fehlerhaftes NOx-System können Kaltlauf, Verbrauch und Schichtbetrieb beeinträchtigen. Der später in E84 und E89 eingesetzte N20 wechselte zu Magnetventil-Injektoren bei bis zu 200 bar und kombinierte Direkteinspritzung, Valvetronic und Turboaufladung – konzeptionell deutlich näher an heutigen BMW-Ottomotoren.¹¹¹²²⁸

Die robusteste historische Wahl ist die elektronische Saugrohreinspritzung von M40/M42/M43/M44. Die innovativste ist die Kombination aus Valvetronic und später Direkteinspritzung. Die größte altersbedingte Risikozone liegt bei frühen Piezo-Hochdrucksystemen und ihrer NOx-Peripherie.

Sechs Zylinder: BMWs breiteste Entwicklungslinie

1971–1987: D-Jetronic, K-Jetronic und L-Jetronic

Im E3 3.0 Si und E9 3.0 CSi führte BMW 1971 die elektronische Saugrohreinspritzung in der Oberklasse ein. Die Bosch D-Jetronic leitete die Motorlast aus dem Saugrohrdruck ab und steuerte elektromagnetische Injektoren. Gegenüber dem jeweiligen Vergasermotor brachte der 3.0 CSi 20 PS Mehrleistung. Innovativ war das System für seine Zeit, exklusiv für BMW war es nicht: Bosch hatte D-Jetronic bereits 1967 in Serie gebracht.²⁴²⁷

Der E21 323i von 1978 erhielt eine mechanische K-Jetronic. In E12, E23 und E24 liefen parallel verschiedene L-Jetronic-Varianten des M30. Der Übergang zeigt BMWs pragmatischen Ansatz: nicht eine einzige Markentechnik, sondern das jeweils geeignete Bosch-System für Leistung, Abgasnorm und Markt. Mit dem E28/E30 wurde Motronic zum dominierenden Standard und verband Zündung und Einspritzung in einem Steuergerät.³⁴

1987–2006: Motronic und Siemens-MS – der ausgereifte Kern

M20, M30 und später M50/M52/M54 stehen für die Reifephase der Saugrohreinspritzung. BMW Technical Training ordnet dem M50 Bosch M3.1/M3.3.1, dem M52 Siemens MS41 und dem M52TU/M54 MS42/MS43 zu. Die Systeme erhielten sequenzielle Einspritzung, präzisere Lambdaregelung, Klopfregelung, elektronische Drosselklappen und eine momentbasierte Vernetzung mit Getriebe und Fahrstabilitätsregelung. Das E46-Training beschreibt, wie das Steuergerät über CAN Motormoment anfordert oder reduziert und dabei Zündung, Luft und Einspritzung koordiniert.⁶⁷

Die Einspritzhardware dieser Motoren ist vergleichsweise wenig problematisch. M50, M52 und M54 können hohe Laufleistungen mit den ersten Injektoren erreichen, sofern Filterung, Tankpumpe, Kraftstoffdruck und Ansaugsystem stimmen. Häufige Laufprobleme entstehen eher durch Falschluft, Kurbelgehäuseentlüftung, Luftmassenmesser oder Zündung. Redaktionell entscheidend: Das sind nicht automatisch Einspritzfehler, obwohl Fehlzündungs- und Gemischcodes ähnlich aussehen können.

1983–2012: vom ersten BMW-Diesel zu 2.000 bar

Der M21 im E28 524td startete 1983 noch mit Wirbelkammer und Verteilerpumpe. 1987 präsentierte BMW die Digital Diesel Electronics DDE für 324td und 524td. Sensorwerte wurden elektronisch ausgewertet; Einspritzbeginn und -menge, Ladedruck, Abgasrückführung und Kaltstart ließen sich gemeinsam regeln. BMW bezeichnete dies als weltweit erste elektronische Motorsteuerung für einen Dieselmotor. Im E34 war die Bosch EDC/DDE serienmäßig und wurde von BMW Group Classic ausdrücklich als Weltneuheit eingeordnet.¹⁶¹⁷

1998 folgte der M57 im E39 530d und E38 730d mit Common-Rail-Direkteinspritzung. Ein gemeinsamer Speicher hielt den Kraftstoff unter Druck; die Injektoren konnten Zeitpunkt und Menge unabhängig von der Pumpenförderung bestimmen. BMW war nicht der Erfinder – Bosch datiert den Common-Rail-Marktstart auf 1997 –, integrierte das System aber früh in einen besonders leistungsstarken Reihensechser. Spätere E-Modelle mit M57 und N57 steigerten den Druck auf bis zu 2.000 bar und nutzten schnelle Piezo-Injektoren.¹⁶¹⁸¹⁹

M57-Common-Rail-Systeme gelten insgesamt als langlebig, verlangen aber sauberen Kraftstoff und korrekte Diagnose. Rücklaufmengen, Raildruckaufbau und Korrekturwerte zeigen Injektor- oder Pumpenverschleiß oft früher als ein pauschaler Teiletausch. Bei N47T/N57T verlängerte BMW in den USA die Garantie bestimmter Hochdruckpumpen auf zehn Jahre beziehungsweise 120.000 Meilen; das belegt, dass auch späte Hochdrucksysteme nicht frei von Bauteilrisiken waren.²⁰

2006–2012: N52 als Reifehöhepunkt, N53/N54 als Technologiesprung

Der N52 verband Valvetronic II mit klassischer Saugrohreinspritzung. Für viele Anwendungen ist das die technisch ausgewogenste E-Baureihen-Lösung: moderne Laststeuerung und Diagnose, aber keine Hochdruckpumpe und keine Direkteinspritzdüse im Brennraum. Der N53 setzte dagegen auf spraygeführte Direkteinspritzung und Magerbetrieb; der N54 kombinierte Piezo-Direkteinspritzung mit zwei Turboladern. Das Ergebnis waren sehr gute Leistung und Effizienz, aber auch eine deutlich anspruchsvollere Kraftstoffanlage.¹¹²¹

Die Schwachstellen sind objektiv dokumentiert: BMW veröffentlichte Serviceaktionen und Garantieverlängerungen für bestimmte N54-Hochdruckpumpen und Injektoren. Verbesserte Injektor-Indizes durften teilweise nicht mit älteren Kalibrierständen gemischt werden; neue Injektoren mussten codiert beziehungsweise kalibriert werden. Das zeigt den Übergang von einem austauschbaren Ventil zu einem präzisionsselektierten, softwaregebundenen Bauteil.¹³¹⁴

M50 bis M54 und der N52 bilden den Reifehöhepunkt der Benzin-Saugrohreinspritzung. M57 zeigt, dass Common Rail bei guter Kraftstoffqualität sehr haltbar sein kann. N53/N54 brachten den größeren Technologiesprung – und zugleich die klar belegten Hochdruck- und Injektorrisiken.

Acht Zylinder: vom ersten BMW-V8-Motronic-System zum Hot-V

1992–2001: M60 und M62

Mit dem M60 in E32, E34 und E31 führte BMW eine neue V8-Familie mit Bosch Motronic M3.3 ein. Der M62 wechselte zu M5.2/M5.2.1; ab M62TU übernahm ME7.2 eine vollständig elektronische Drosselklappen- und Momentensteuerung. BMW Technical Training beschreibt ME7.2 als Ablösung von M5.2.1 für alle damaligen Achtzylinder-Anwendungen. Die Einspritzung blieb eine bewährte sequenzielle Saugrohreinspritzung.⁶⁸²⁶

Aus heutiger Sicht ist die Kraftstoffseite dieser Motoren robust. Altersprobleme betreffen Pumpen, Druckregler, Luftmassenmesser, Tankentlüftung oder poröse Ansaugdichtungen; die Injektoren selbst sind selten der konstruktive Hauptschwachpunkt. Viele bekannte M62-Themen – Kettenschienen, Kühlsystem oder Kurbelgehäuseentlüftung – dürfen nicht der Einspritzanlage zugerechnet werden.

1999–2008: M67-Diesel und N62-Valvetronic

Der E38 740d erhielt 1999 mit dem M67 einen V8-Diesel mit Common Rail, zentralen Injektoren und Biturbo-Aufladung. BMW positionierte damit Dieseltechnik in der Oberklasse; die Einspritzarchitektur folgte dem M57-Prinzip, allerdings mit zwei Zylinderbänken und entsprechend höherem Komponentenaufwand. Die zweite Common-Rail-Generation wurde später auch für den Achtzylinder übernommen.¹⁶

Beim N62 im E65/E66, E60/E61, E63/E64 und E53 blieb BMW zunächst bewusst bei Saugrohreinspritzung. Der Innovationsschwerpunkt lag auf Valvetronic und Bi-VANOS. Die Drosselklappe war für die normale Laststeuerung weitgehend entbehrlich; ME9.2 koordinierte Ventilhub, Zündung und Einspritzung. Gerade die Einspritzung selbst ist hier weniger riskant als die komplexe Motorperipherie.⁹¹⁰

2008–2013: N63 – maximale Integration, schwierige erste Reifephase

Der N63 debütierte in der späten E71/E72-Welt und im F01 als erster BMW-Serien-V8 mit Direkteinspritzung und im Zylinder-V liegenden Turboladern. Für E-Baureihen relevant sind vor allem X6 E71, ActiveHybrid X6 E72 und X5 E70. Kurze Abgaswege und Hochdruckeinspritzung verbesserten Ansprechverhalten und Leistung, führten aber zu sehr hoher thermischer Belastung im Motor-V.

BMW North America legte für frühe N63-Fahrzeuge ein Customer Care Package auf. Die Prüfliste umfasste unter anderem Luftmassenmesser, Kraftstoff-Injektoren und weitere Antriebskomponenten; separate Unterlagen behandelten die Steuerkette. Damit ist die kritische Einordnung nicht bloß Werkstattfolklore, sondern durch Hersteller-Serviceinformationen belegt. Für die Einspritzanlage sind insbesondere Injektorstatus, Hochdruckaufbau und Gemischadaptationen entscheidend.¹⁵

M60/M62 und selbst der komplexe N62 nutzen eine vergleichsweise reife Niederdruck-Saugrohreinspritzung. Der N63 verschob die Grenze zu Leistung und Integration – die erste Generation bezahlte diesen Vorsprung mit nachweisbar erhöhtem Servicebedarf.

Zwölf Zylinder: doppelte Systeme, doppelte Verantwortung

1987–2001: M70 und M73

Der M70 im E32 750i/iL und E31 850i war elektronisch betrachtet fast zweimal ein Sechszylinder. Zwei Motronic-M1.2-Steuergeräte regelten je eine Zylinderbank; eine dritte EML-Einheit synchronisierte die elektronischen Drosselklappen. BMWs Trainingsunterlagen beschreiben den Motor ausdrücklich als zwei Motronic-Sechszylinder auf einer gemeinsamen Kurbelwelle. Diese Redundanz ermöglichte Notlauf einer Bank, verdoppelte aber Sensoren, Luftmassenmesser, Drosselklappensteller und mögliche Kontaktprobleme.⁶²²

Der M73 in E38 und E31 wechselte zu M5.2/M5.2.1, blieb aber bei Saugrohreinspritzung und bankweiser Steuerung. Die Kraftstoffdüsen sind grundsätzlich langlebig; störanfällig im Alter sind eher die doppelte Luftmessung, Drosselklappen, Leitungen und die Synchronisation. Ein sauberer Rundlauf verlangt deshalb immer den Vergleich beider Bänke statt der isolierten Suche auf nur einer Seite.⁶²⁶

2002–2008: N73 – Direkteinspritzung und Valvetronic im V12

Mit dem N73 im E65/E66 760i/760Li brachte BMW erstmals bei einem eigenen Ottomotor Direkteinspritzung in Serie und kombinierte sie mit Valvetronic, Bi-VANOS und Vierventiltechnik. Zwei Hochdruckkreise und zwei Motorsteuerungen machten das System zu einer der komplexesten E-Baureihen-Anwendungen. Der Gewinn lag in Leistung, Verbrauch und Laufkultur eines großvolumigen V12; der Preis war eine enorme Zahl präziser Aktoren und Regelgrößen.²¹

Im Alter ist deshalb nicht der V12-Grundaufbau das Hauptproblem, sondern die Systemtiefe: Hochdruckpumpen, Direkteinspritzventile, Niederdruckversorgung, Drossel-/Valvetronic-Plausibilität und Bankabgleich müssen gemeinsam diagnostiziert werden. Pauschale ‚alle Injektoren neu‘-Entscheidungen sind wirtschaftlich riskant. Sinnvoll sind Druckhaltetest, Leck- und Mengendiagnose, Gemischadaptionen sowie der Vergleich von Bank 1 und Bank 2.

M70/M73 sind komplex, aber ihre Saugrohreinspritzung ist prinzipiell ausgereift. Der N73 war technologisch wegweisend und dem modernen V12-Konzept sehr nahe – zugleich ist er die anspruchsvollste Einspritzanlage der E-Baureihen.

Welche Systeme haben sich technisch durchgesetzt?

Systemfamilie	Motorbeispiele	Reifeurteil	Begründung
Bosch Motronic / Siemens MS, Saugrohr	M40–M44, M20/M30, M50–M54, M60/M62, M70/M73	sehr hoch	niedriger Druck, gute Diagnose, robuste Injektoren; Altersfehler meist peripher
Valvetronic + Saugrohr	N42/N46, N52, N62	hoch – Einspritzung	moderne Laststeuerung ohne Hochdrucksystem; Valvetronic selbst bleibt Zusatzkomplexität
K-Jetronic	E21 320i/323i	hoch bei korrektem Zustand	mechanisch robust, aber druck- und verschmutzungssensibel; Fachwissen wird seltener
Common Rail, frühe/mittlere Generation	M47/M57/M67	hoch	Grundprinzip bis heute gültig; saubere Kraftstoffversorgung und Rücklaufdiagnose entscheidend
Common Rail, späte E-Generation	N47/N57	hoch, aber teuer im Fehlerfall	bis 2.000 bar und Mehrfacheinspritzung; Pumpen-/Injektorschäden können Folgeschäden erzeugen
Frühe Benzin-Direkteinspritzung Piezo	N43/N53/N54; N73	mittel	effizient und leistungsfähig, aber empfindliche Injektoren, Hochdruck- und NOx-Komponenten
Früher N63	E70/E71/E72	mittel bis kritisch	hohe thermische Integration; Hersteller-Servicepaket belegt erhöhten Betreuungsbedarf

Bewertungsmaßstab: Ausgereift bedeutet hier gute Felderfahrung, diagnostische Beherrschbarkeit und vertretbare Systemkomplexität – nicht Fehlerfreiheit des gesamten Motors.

Hatte BMW einen technischen Vorsprung?

Bei D-, K-, L-Jetronic und Motronic lautet die nüchterne Antwort: keinen exklusiven Systemvorsprung. Diese Bosch-Technologien wurden von mehreren Herstellern genutzt. BMWs Stärke lag in früher Anwendung, sportlicher Kalibrierung und der Abstimmung auf drehfreudige Reihenmotoren. Auch Common Rail war 1998 keine BMW-Erfindung; Bosch hatte das System 1997 auf den Markt gebracht.⁴¹⁸

Einen belastbaren Vorsprung kann BMW dagegen bei drei Integrationsleistungen beanspruchen: DDE als frühe beziehungsweise nach BMW-Angaben weltweit erste elektronische Dieselmotorsteuerung; Valvetronic als serienmäßige vollvariable Ventilhub-Laststeuerung im E46; und die sehr frühe Kombination von Direkteinspritzung, Valvetronic und V12 im N73. Hinzu kam 2001 die zweite Common-Rail-Generation im 320d mit 1.600 bar und bis zu fünf Teilmengen – laut BMW erstmals in einem Serienfahrzeug.⁹¹⁶¹⁷²¹

Der Vorsprung war daher weniger ein einzelner Injektor als die Regelstrategie um ihn herum. BMW verknüpfte Kraftstoff, Luft, Ventilhub, Zündung, Ladedruck, Abgasnachbehandlung und Fahrmoment früh zu einem Gesamtsystem. Genau diese Software- und Integrationslogik entscheidet auch bei modernen Motoren über Qualität und Charakter.

BMW war meist nicht der Erfinder der Hardware, aber häufig ein besonders ambitionierter Systemintegrator. Wo die Marke wirklich vorne lag, stieg oft auch die Komplexität – und damit der Aufwand, frühe Serienstände dauerhaft zuverlässig zu machen.

Wie nah ist die E-Technik an modernen Einspritzsystemen?

Aspekt	E-Baureihen	Abstand zur Gegenwart
Grundarchitektur	späte E-Modelle rechnen sensorbasiert, adaptiv und momentorientiert	unmittelbare Vorstufe; Prinzip praktisch gleich
Benzin-Saugrohr	3–5 bar, Kraftstoff vor dem Einlassventil	wird bis heute eingesetzt; günstig, robust und partikelarm
Benzin-Direkteinspritzung	E-Ära bis etwa 200 bar, frühe Piezo- oder Magnetinjektoren	heute meist Magnetventile, bis 350 bar bei BMW; präzisere Mehrfacheinspritzung
Diesel Common Rail	1.350 bis 2.000 bar, Vor-/Mehrfacheinspritzung	gleiches Prinzip; heute Bosch-Systeme bis 2.500/2.700 bar und feinere Ratenformung
Abgasregelung	Lambda, OBD, NOx-Speicher, DPF; späte E-Diesel bereits SCR-Vorstufen	heute breitere Sensorik, Partikelfilter auch beim Benziner und engere Online-Regelung
Diagnose	Fehlerspeicher, Adaptionswerte, Codierung einzelner Injektoren	heute mehr Rechenleistung und Vernetzung, methodisch aber eng verwandt

Technischer Vergleich: Bosch nennt für aktuelle Pkw-Diesel bis 2.700 bar; aktuelle BMW-Hochleistungsbenziner arbeiten mit bis zu 350 bar.²³²⁴²⁹

Besonders nah an der Gegenwart sind N20, N54/N55, N57 und N63: Hochdruckrail, kennfeldgeregelte Pumpe, zylinderselektive Korrektur, elektronische Lastregelung und Vernetzung sind vollständig vorhanden. Besonders fern wirken Kugelfischer und K-Jetronic, weil ihre Logik in Mechanik und Hydraulik steckt. Dennoch erfüllen sie denselben Grundauftrag: aus Luftmenge, Last und Temperatur eine passende Kraftstoffmenge abzuleiten.

Interessant ist die Renaissance der Saugrohreinspritzung. Moderne Motoren kombinieren teils direkte und indirekte Einspritzung, um Partikel zu reduzieren und Einlassventile zu benetzen. Damit ist die alte Technik nicht überholt; sie bleibt eine robuste Lösung und ergänzt die Direkteinspritzung dort, wo deren Vorteile nicht ausreichen.²³²⁴

Praxis: So wird ein Einspritzsystem seriös beurteilt

Prüfschritt	Redaktionell-technische Empfehlung
1. System identifizieren	Motorcode, Baujahr, Marktversion und DME/DDE bestimmen; Modellbezeichnung allein reicht nicht
2. Basisversorgung prüfen	Kraftstoffqualität, Filter, Vorförderdruck, Spannung, Massepunkte und Relais messen
3. Luftseite ausschließen	Rauch-/Falschlufttest, Luftmassen- oder Saugrohrdrucksignal plausibilisieren
4. Regelwerte lesen	Lambda-/Gemischadaption, Rail-Soll/Ist, Injektorkorrektur und Fehlzähler vergleichen
5. Mechanisch gegenprüfen	Kompression, Ventilsteuerung und Zündung ausschließen, bevor Injektoren verurteilt werden
6. Hochdruck sicher behandeln	Leitungen nie unter Betriebsdruck öffnen; Herstellerablauf und Schutzmaßnahmen einhalten

WERKSTATT-FAZITEin Fehlerspeicher benennt häufig nur die Regelabweichung, nicht das defekte Teil. Gerade bei Direkteinspritzern ist die Reihenfolge aus Niederdruck-, Hochdruck-, Luft-, Zünd- und Mechanikprüfung wichtiger als ein schneller Injektortausch.

Schluss: Fortschritt mit Nebenwirkungen

Die Einspritzgeschichte der BMW E-Baureihen ist eine Geschichte wachsender Freiheit. Kugelfischer und K-Jetronic dosierten Kraftstoff mit mechanischer Präzision. L-Jetronic und Motronic machten die Menge programmierbar. DDE übertrug die elektronische Regelung auf den Diesel. Common Rail löste Druckerzeugung und Einspritzereignis voneinander. Direkteinspritzung verlegte die Gemischbildung schließlich in den Brennraum und verband sie mit Turboaufladung, Valvetronic und komplexer Abgasnachbehandlung.

Der technische Fortschritt ist messbar: bessere Kaltstarts, höhere spezifische Leistung, niedrigere Verbräuche, feinere Emissionskontrolle und eine Diagnosefähigkeit, die bei frühen Anlagen undenkbar war. Er ist aber nicht kostenlos. Mit jedem zusätzlichen Druckkreis, Injektor-Kalibrierwert und Abgassensor steigt die Zahl möglicher Fehlerketten. Deshalb sind die schlichtesten Systeme nicht automatisch die primitivsten – und die modernsten nicht automatisch die reifsten.

Für Sammler und Langzeitfahrer lautet das belastbare Urteil: Die elektronischen BMW-Saugrohreinspritzungen der späten 1980er- bis mittleren 2000er-Jahre haben sich am überzeugendsten bewährt. Common Rail ist technisch ebenso etabliert, verlangt aber sauberen Kraftstoff und präzise Diagnose. Die frühen Benzin-Direkteinspritzer markieren den größten Sprung zur Gegenwart, zugleich aber auch die deutlichste Lernkurve der E-Ära.

SchlusssatzBMWs eigentliche Leistung war nicht, jeden Injektor selbst zu erfinden. Sie bestand darin, Einspritzung zum Teil eines vernetzten Motorkonzepts zu machen – vom 130-PS-tii bis zum hochaufgeladenen V8.

Quellen und Belegstellen

Abrufdatum: 9. August 2026. Hersteller-, Trainings- und Zulassungsbehördenquellen wurden bevorzugt. BMW-eigene Innovationsaussagen sind als Herstellerangaben kenntlich gemacht; systemische Bewertungen trennen die Einspritzanlage vom Gesamtmotor.

Methodischer Hinweis

Baureihen, Motoren und Steuergeräte unterscheiden sich nach Produktionsmonat und Absatzmarkt. Die Tabellen ordnen deshalb Systemfamilien und repräsentative Anwendungen ein; sie ersetzen keine fahrgestellnummerbezogene Teile- oder Reparaturinformation. Servicebulletins aus den USA belegen konkrete Herstellermaßnahmen, sind aber nicht automatisch auf europäische Fahrzeuge oder Garantiebedingungen übertragbar.
